室外层绞式轻铠装光缆-GYTS
一、产品说明

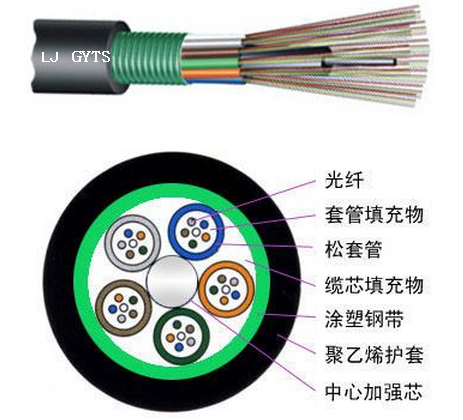

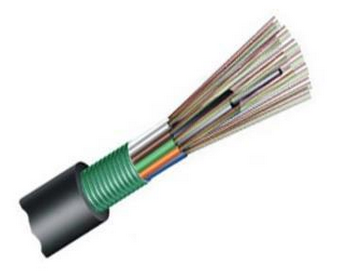

GYTS光缆的结构是将 250μm 光纤套入高模量材制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯 （PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。
二、产品特点
1.具有很好的机械性能和温度特性
2.松套管材料本身具有良好的耐水性能和较高的强度
3.管内充以特种油膏，对光纤进行了关键性保护
4.特别设计的紧密的光缆结构，有效防止套管回缩
5.PE护套具有很好的抗紫外辐射性能
6.采用下列措施来确保光缆的防水性能
单根钢丝中心加强芯
松套管内填充特种防水化合物
完全缆芯填充
涂塑钢带（PSP）
三、产品标准
GYTS光缆符合 YD/T 901-2001 和 IEC 60794-1 标准
四、光学特性
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减 (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
五、结构参数
| 光缆型号 | 光纤数 | 套管数 | 填充绳数 | 光缆直径 mm |
光缆重量kg/km | 允许拉伸力 长期/短期 Term N |
允许压扁力 长期/短期 Term N/100mm |
弯曲半径 静态/动态 mm |
| GYTS-2~6芯 | 2~6 | 1 | 4 | 9.0 | 90 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-8~12芯 | 8~12 | 2 | 3 | 9.0 | 90 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-14~18芯 | 14~18 | 3 | 2 | 9.0 | 90 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-20~24芯 | 20~24 | 4 | 1 | 9.0 | 90 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-26~30芯 | 26~30 | 5 | 0 | 9.0 | 90 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-32~36芯 | 32~36 | 6 | 0 | 9.0 | 104 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-38~48芯 | 38~48 | 4 | 1 | 9.0 | 117 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-50~60芯 | 50~60 | 5 | 0 | 10.0 | 117 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-62~72芯 | 62~72 | 6 | 0 | 10.0 | 126 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-74~84芯 | 74~84 | 7 | 1 | 10.0 | 154 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-86~96芯 | 86~96 | 8 | 0 | 11.5 | 154 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-98~108芯 | 98~108 | 9 | 1 | 11.5 | 185 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-110~120芯 | 110~120 | 10 | 0 | 13.5 | 185 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-122~132芯 | 122~132 | 11 | 1 | 16.9 | 228 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-134~144芯 | 134~144 | 12 | 0 | 16.9 | 228 | 1000/3000 | 300/1000 | 10D/20D |
六、部分规格型号
| 产品名称 | 产品型号 | 单位 | 说明 |
| 室外层绞式钢带铠装光缆 | LJ-GYTS-4B1 9/125 | 米 | 4芯单模适用室外架空/管道 |
| 室外层绞式钢带铠装光缆 | LJ-GYTS-4A1a 50/125 | 米 | 4芯多模适用室外架空/管道 |
| 室外层绞式钢带铠装光缆 | LJ-GYTS-4A1b 62.5/125 | 米 | 4芯多模适用室外架空/管道 |
