中心管式矿用阻燃光缆-MGXTWV
一、产品说明

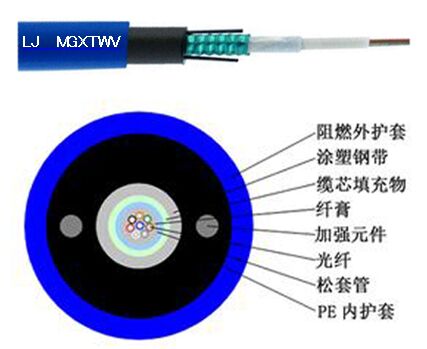

MGXTWV光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯(PE)内护套，内护套外在挤包一层聚禄乙烯（PVC或LSZH)外护套成缆。
二、产品特点
1.具有良好的机械性能和温度性能。
2.松套管材料本身有良好的耐水性能和较高的强度。
3.管内充以特种油膏，对光纤进行了关键性的保护。
4.良好的抗压性。
5.两根平行钢丝保证光缆的抗拉强度。
6.双面涂塑钢带(PSP)提高光缆的抗透潮能力，同时有防鼠的功能。
7.良好的阻水 材料防止光缆纵向渗水。
8.采用蓝色阻燃PVC或LSZH进行二次护套，使光缆具有良好的阻燃效果。
三、产品标准
MGXTWV光缆满足MT386-1995煤矿用阻燃缆标准
四、光学特性
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减 (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
五、结构参数
| 光缆型号 |
光纤数 |
光缆直径 mm |
光缆重量 Kg/km |
允许拉伸力 长期/短期 N |
允许压扁力 长期/短期 N/100m |
弯曲半径 静态/动态 mm |
| MGXTWV-2～12 | 2～12 | 11 | 130 | 500/1000 | 500/1500 | 15D/30D |
六、部分规格型号
| 产品名称 | 产品型号 | 单位 | 说明 |
| 中心管式矿用阻燃光缆 | LJ-MGXTWV-4B1 9/125 | 米 | PVC阻燃、LSZH阻燃 适用煤矿 |
| 中心管式矿用阻燃光缆 | LJ-MGXTWV-4A1a 50/125 | 米 | |
| 中心管式矿用阻燃光缆 | LJ-MGXTWV-4A1b 62.5/125 | 米 |
