一、产品说明

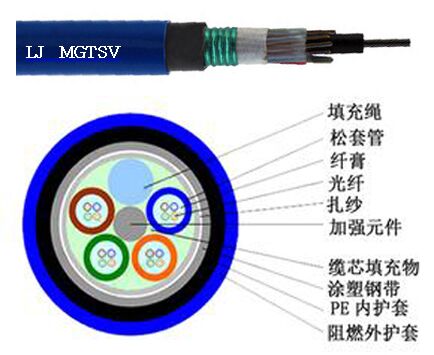

    MGTSV光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形 缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带（PSP）纵包后挤制聚乙烯内护套，内护套外在挤包一层聚乙烯外护套成缆。

二、产品特点
    1.具有良好的机械性能和温度性能。
    2.松套管材料本身有良好的耐水性能和较高的强度。
    3.管内充以特种油膏，对光纤进行了关键性的保护。
    4.良好的抗压性。
    5.采用下列措施来确保光缆的防水性能。
     单根钢丝中心加强芯。
     松套管内填充特种防水化合物。
     完全缆芯填充。
     双面涂塑钢带(PSP)提高光缆的抗透潮能力，同时有防鼠的功能。
     良好的阻水 材料防止光缆纵向渗水。
     采用蓝色阻燃PVC进行二次护套，使光缆具有良好的阻燃效果。。

三、产品标准
    MGTSV光缆满足MT386-1995煤矿用阻燃缆标准

四、光学特性

		G.652	G.655	50/125μm	62.5/125μm
衰减 (+20℃)	@850nm			≤3.0 dB/km	≤3.0 dB/km
	@1300nm			≤1.0 dB/km	≤1.0 dB/km
	@1310nm	≤0.36 dB/km	≤0.40 dB/km
	@1550nm	≤0.22 dB/km	≤0.23dB/km
带宽(A级)	@850nm			≥500 MHz·km	≥200 MHz·km
	@1300nm			≥1000 MHz·km	≥600 MHz·km
数值孔径				0.200±0.015NA	0.275±0.015NA
光缆截止波长		≤1260nm	≤1480nm


五、结构参数

光缆型号	光纤数	套管数+填充	光缆直径      mm	光缆重量   Kg/km	允许拉伸力  长期/短期   N	允许压扁力   长期/短期   N/100m	弯曲半径   静态/动态  mm
MGTSV-2～6	2～60	5	12.2	156	1000/2000	500/1500	15D/30D
MGTSV-62～72	62～72	6	13.8	210	1750/3500	500/1500	15D/30D
MGTSV-74～96	74～96	8	15.1	242	1750/3500	500/1500	15D/30D
MGTSV-98～120	98～120	10	17.2	280	1750/3500	500/1500	15D/30D
MGTSV-122～144	122～144	12	19.0	320	1750/3500	500/1500	15D/30D


六、部分规格型号

产品名称	产品型号	单位	说明
层绞式矿用阻燃光缆	LJ-MGTSV-4B1 9/125	米	PVC阻燃，适用煤矿
层绞式矿用阻燃光缆	LJ-MGTSV-4A1a 50/125	米
层绞式矿用阻燃光缆	LJ-MGTSV-4A1b 62.5/125	米
