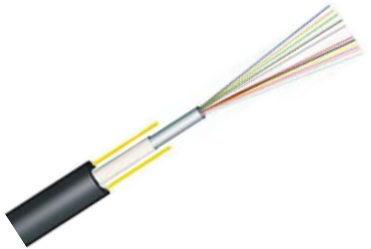

室外中心管式非金属装光缆-GYFXY
室外中心管式非金属装光缆-GYFXY


一、产品说明

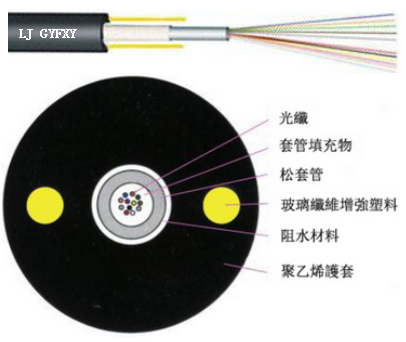

    GYFXY光缆结构是将250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外加阻水材料以保证光缆的纵向阻水,两侧放置两根玻璃纤维增强塑料(FRP)后挤制聚乙烯护套成缆。


二、产品特点
    1.具有良好的机械性能和温度性能。
    2.松套管材料本身具有良好的耐水解性能和较高的强度。
    3.管内充以特种油膏,对光纤进行了关键性保护。
    4.两根平行 FRP 保证光缆的抗拉强度。
    5.PE 护套具有很好的抗紫外辐射性能。
    6.直径小、重量轻、容易敷设。
    7. 较长的交货长度。


三、产品标准
    GYFXY光缆符合YD/T 769-2003标准

四、光学特性
  G.652 G.655 50/125μm 62.5/125μm
衰减
(+20℃)
@850nm     ≤3.0 dB/km ≤3.0 dB/km
@1300nm     ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36 dB/km ≤0.40 dB/km
@1550nm ≤0.22 dB/km ≤0.23dB/km
带宽(A级) @850nm     ≥500 MHz·km ≥200 MHz·km
@1300nm     ≥1000 MHz·km ≥600 MHz·km
数值孔径     0.200±0.015NA 0.275±0.015NA
光缆截止波长 ≤1260nm ≤1480nm


五、结构参数
光缆型号 光纤数 光缆直径
mm
光缆重量kg/km 允许拉伸力
长期/短期
N
允许压扁力
长期/短期
N/100mm
弯曲半径
静态/动态
mm
GYFXY-2~12 2~12 8.0 70 600/1500 300/1000 10D/20D
储存、使用温度: -40℃ 至 + 70℃


六、部分规格型号
产品名称 产品型号 单位 说明
室外中心管式非金属光缆 LJ-GYFXY-4B1 9/125 4芯单模适用室外架空/管道
室外中心管式非金属光缆 LJ-GYFXY-4A1a 50/125  4芯多模适用室外架空/管道
室外中心管式非金属光缆 LJ-GYFXY-4A1b 62.5/125 4芯多模适用室外架空/管道
