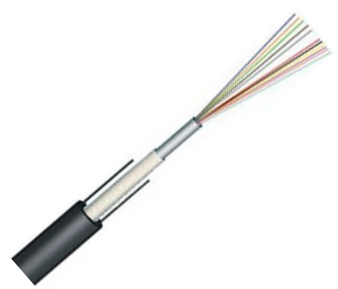

室外中心管式非铠装光缆-GYXY
一、产品说明

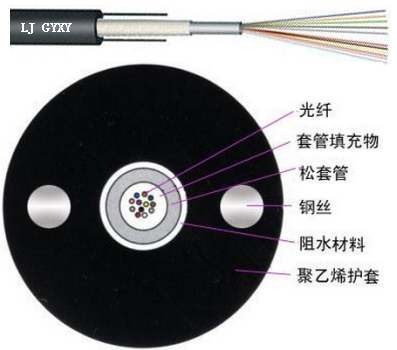

GYXY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
二、产品特点
1.具有良好的机械性能和温度性能
2.松套管材料本身具有良好的耐水解性能和较高的强度
3.管内充以特种油膏，对光纤进行了关键性保护
4.两根平行钢丝保证光缆的抗拉强度
5.PE护套具有很好的抗紫外辐射性能。
6.直径小、重量轻、容易敷设
7.较长的交货长度
三、产品标准
GYXY光缆符合YD/T769-2003标准
四、光学特性
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减 (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |
||
五、结构参数
| 光缆型号 | 光纤数 | 光缆直径 mm |
光缆重量kg/km | 允许拉伸力 长期/短期 N |
允许压扁力 长期/短期 N/100mm |
弯曲半径 静态/动态 mm |
| GYXY-2~12 | 2~12 | 8.0 | 70 | 600/1500 | 300/1000 | 10D/20D |
六、部分规格型号
| 产品名称 | 产品型号 | 单位 | 说明 |
| 室外中心管式非铠装光缆 | LJ-GYXY-4B1 9/125 | 米 | 4芯单模适用室外架空/管道 |
| 室外中心管式非铠装光缆 | LJ-GYXY-4A1a 50/125 | 米 | 4芯多模适用室外架空/管道 |
| 室外中心管式非铠装光缆 | LJ-GYXY-4A1b 62.5/125 | 米 | 4芯多模适用室外架空/管道 |
