室内外两用非金属光缆-GYXTY
室内外两用非金属光缆-GYXTY





一、产品说明

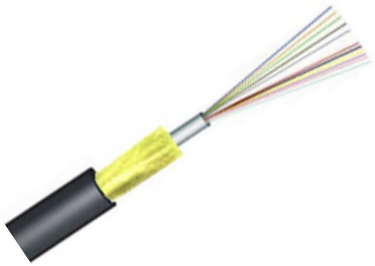

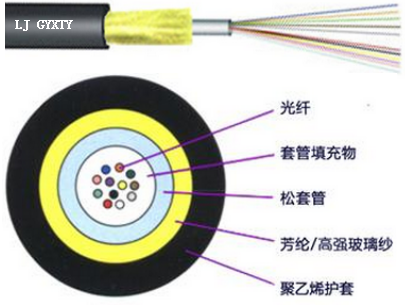

GYXTY光缆是將250μm单模或多模光缆套入高模能量材料制成的松套管中,套管內填充无毒,无害的防水化合物,松套管外绞合非金属加强元件芳纶或高强玻璃纱,再挤制黑色或彩色高密度聚乙烯(HDPE)护套成缆。

二、产品特点
   1.非金属的結构设计有效防止射频干扰和电磁波干扰。
    2.特別设计的缆密的光缆结构,有效防止套管回缩。
    3.芳纶加强元件使光缆具有优异的抗拉性能。
    4.松套管內填充特种油膏,充分保证了光缆的防水性能。
    5.具有良好的柔软性。
    6.光缆组裝密度高,缆径小,重量轻,是气吹敷设方式的最佳选择。
    7.较长的交货长度。


三、产品标准
          GYXTY光缆符合 YD/T 769-2003标准

四、光学特性
  G.652 G.655 50/125μm 62.5/125μm
衰减
(+20)
@850nm     3.0 dB/km 3.0 dB/km
@1300nm     1.0 dB/km 1.0 dB/km
@1310nm 0.36 dB/km 0.40 dB/km
@1550nm 0.22 dB/km 0.23dB/km
带宽(A) @850nm     500 MHz·km 200 MHz·km
@1300nm     1000 MHz·km 600 MHz·km
数值孔径     0.200±0.015NA 0.275±0.015NA
光缆截止波长 1260nm 1480nm



五、结构参数
光缆型号 光纤数 光缆直径
mm
光缆重量kg/km 允许拉伸力
长期/短期
N
允许压扁力
长期/短期
N/100mm
弯曲半径
静态/动态
mm
GYXTY-2~12 2~12 4.0 12 300/750 150/500 10D/20D
储存、使用温度: -40  + 70

六、部分规格型号
产品名称 产品型号 单位 说明
室内外两用型非金属光缆 LJ-GYXTY-4B1 9/125 4芯单模适用室外架空室内布线
室内外两用型非金属光缆 LJ-GYXTY-4A1a 50/125 4芯多模适用室外架空室内布线
室内外两用型非金属光缆 LJ-GYXTY-4A1b 62.5/125 4芯多模适用室外架空室内布线
