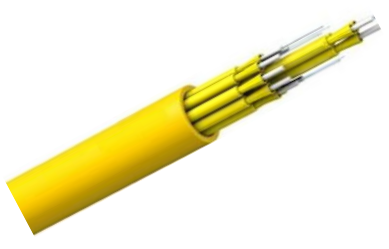

室内分支光缆-GJBFJV
一、产品说明

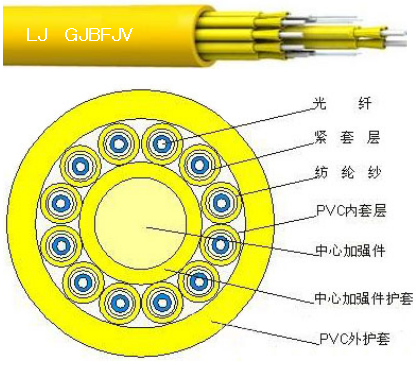

GJBFJV室内分支光缆是 由02～18芯，层绞式，非金属中心加强芯、单芯子单元（Φ900μm紧套光纤、芳纶加强元件）、PVC护套。
二、产品特点
1.护套具有很好的阻燃性能
2.良好的抗压性和柔软性
3.轻便，易于线槽拐角布线
三、产品标准
满足YD/T 1258.4-2005、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR要求。
四、光学特性
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减 (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
五、结构参数
| GJBFJV | 2芯 | 4芯 | 6芯 | 8芯 | 12芯 |
| 光缆直径 | 7.2±0.25 | 7.2±0.25 | 8.3±0.25 | 9.4±0.25 | 12.2±0.25 |
| 光缆重量 | 45 | 45.2 | 62.5 | 85.9 | 140 |
| 紧套光纤直径 | 900±50μm | ||||
| 允许拉伸力 | 长期 | 200N | |||
| 短期 | 660N | ||||
| 允许压扁力 | 長期 | 300N/100mm | |||
| 短期 | 1000N/100mm | ||||
| 弯曲半径 | 动态 | 20×D （光缆直径 ） | |||
| 静态 | 10×D （光缆直径 ） | ||||
储存、使用温度: -20℃ 至 + 60℃
六、部分规格型号
| 产品名称 | 产品型号 | 单位 | 说明 |
| 室内分支光缆 | LJ-GJBFJV -4B1 9/125 | 米 | 4芯单模适用楼内、机房布线 |
| 室内分支光缆 | LJ-GJBFJV-4A1a 50/125 | 米 | 4芯多模适用楼内、机房布线 |
| 室内分支光缆 | LJ-GJBFJV-4A1b 62.5/125 | 米 | 4芯多模适用楼内、机房布线 |
| 室内分支万兆多模光缆 | LJ-GJBFJV-4A1a OM3-150M | 米 | 1根光缆走万兆带宽极限长度150米 |
| 室内分支万兆多模光缆 | LJ-GJBFJV-4A1a OM3-300M | 米 | 1根光缆走万兆带宽极限长度300米 |
| 室内分支万兆多模光缆 | LJ-GJBFJV-4A1a OM3-550M | 米 | 1根光缆走万兆带宽极限长度550米 |
