非金属电缆内置测温光缆
非金属电缆内测温光缆
一、产品说明

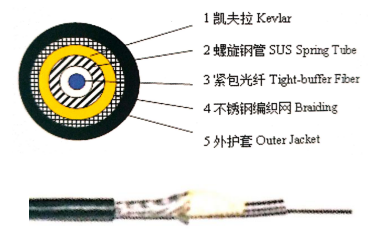

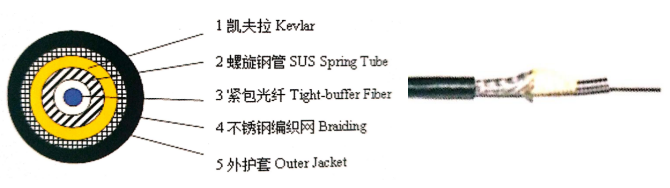

非金属电缆内置式微型测温光缆是专为高压电缆内置光缆测温而设计的传感光缆，光缆采用超微设计，将传感光纤放在一根超小外径的不锈钢软管内，软管外面紧密包裹凯夫拉和不锈钢编织网，最外层采用半导体塑料护套。这种光缆的结构简单，外形微小，可以适应电缆内狭小的空间。更重要的是具有良好的导热性能。这种光缆内置于高压，超高压电缆中用于监测导体温度及其他物理量。
二、产品特点
1.结构简单，热渗透快，感温响应速度快。
2.半导体塑料护套具有良好的导静电性能。
3.外径微小，体积小，可以节约电缆内空间，提高电缆防水性。
4.光缆柔软，韧性好，便于电缆加工成型及日后的安装布放。
三、产品应用
电缆内置专用测温光缆。
四、主要参数
| 光纤 芯数 |
外径 mm |
允许拉伸（N） | 允许压扁力（N/100mm） | 最小弯曲半径（mm） | 一般衰减（dB/km） | 适应温度范围（℃） | 净重（kg/km） | |||||
| 长期 | 短期 | 长期 | 短期 | 动态 | 静态 | 850nm | 1300nm | 长期 | 短期2小时 | |||
| 1 | 2.2 | 200 | 400 | 3000 | 4000 | 44 | 22 | ≤3.0 | ≤1.0 | -20～85 | 120 | 16 |
五、部分规格型号
| 产品名称 | 产品型号 | 单位 | 说明 |
| 高导热型分布式测温光缆 | LJ-DH105-1A1b | 米 | 1芯多模62.5/125、测温范围：-20℃～85℃ |
