    四路视频光端机
    四路视频光端机
    四路视频光端机

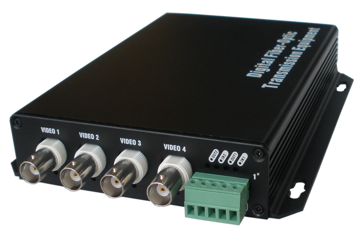

    一、产品说明
        LJ四路视频光端机系列采用了无压缩全数字化光传输方式,在一芯光纤上传送四路符合国家广播级标准的非压缩视频、数据、音频、电话、网络、开关量、对讲等信号。无论在多么复杂光传输链路条件下,数字光端机都有能力确保高质量的音、视频信号的传输指标。

    二、产品特点
    1.全部表面封贴器件,独立机盒
    2.
    支持热插拔。采用开关电源
    3.
    可选择FC,ST或SC光接口。
    4.无电磁干扰(EMI)、射频干扰(RFI)以及共地回路。
    5.采用非压缩数字视频编码方式,8BIT和10BIT量化等级可选。
    6.丰富的信号接口:如视频、数据、音频、电话、网络、开关量、对讲等可灵活的配置。

    三、技术指标
    视频参数:
    视频输入/输出阻抗:75ohm(非平衡)
    标准视频输入/
    输出电压:1.0Vp-p Type
    视频电压范围:0.6~ 2.0Vp-p Type
    微分增益(10%-90% APL):<±1%type
    微分相位(10%-90% APL):<±1°type
    信噪比:>65dB(加权)(8Bit):>70dB(加权)(10Bit)
    信道物理接口:BNC座
    音频参数:
    音频输入/输出阻抗:600 Ohm(非平衡)
    音频最大输入/输出电压:4.0Vp-p
    频响:10~20kHz
    总谐波失真:<0.05%
    信噪比:> 95dB(加权)
    信道物理接口:标准凤凰接线端子
    数据参数:
    数据格式: RS232、RS422、RS485、曼码,BIPHASE等
    数据速率:0~300kbps
    误码率:10-9
    信道物理接口:标准凤凰接线端子
    以太网参数
    信道物理接口:标准RJ-45座
    数据传输速率:10/100Mbps
    工作模式:全双工模式/半双工模式
    电话参数:
    信号物理接口:标准RJ-11座
    语音带宽:8kHz
    工作方式:点对点热线、程控交换机/分机模式
    失真:<1%
    信噪比:> 95dB
    开关量参数
    物理接口:接线端子
    信号输入:任意有源或无源报警、开关量输入,TTL、RS232/485或无源开关、按钮
    信号输出:任意有源或无源报警、开关量输出,TTL、RS-232/485或继电器触点输出
    信道物理接口:标准凤凰接线端子
    光学参数:
    波长:850/1300/1310/1550nm
    光纤类型:50/125u多模  62.5/125u多模  9/125u单模
    典型光输出功率:-8~3dBm
    典型接收机灵敏度-:-30 dBm
    光学接口:FC,ST,SC(可选)
    常规参数:
    工作电源机箱供电(170V240V交流自适应)
    工作温度:-35℃~70℃
    工作湿度:0~95%无冷凝
    注:为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品,安装防雷设施,并确认产品接地良好.

    四、产品应用
    1. 城市交通监控系统
    2.
    公安、平安城市监控系统
    3.
    高速公路安防、收费系统
    4.
    楼宇、校园监控网
    5.工业监控(化工、钢铁、石油、铁路、水利、矿山等等)
    6.军事监控(仓库、边防、守卫、国防等等)、
    7.电力油田、电视台节目传输系统
    8.体育场馆(现场直播视频、音频传输)

    五、部分规格型号
    产品名称 产品型号 单位 说明
    4路正向视频光端机 LJ-4ZV-TR 单纤
    FC光口
    单模20KM
    4路正向视频+1路反向数据光端机 LJ-4ZV1FD-TR
    4路正向视频+1路正向音频+1路反向数据光端机 LJ-4ZV1ZA1FD-TR
